楽しみにしていた天の川伝説は風邪でお流れ。
今日は自分の風邪を奥さんにうつして看病。

どうもうまくいかない私です。
暇にかまけて電池切れてたG-SHOCKの電池交換&なんか曇ってるので掃除しました。
せっかくなのでビール飲みながら酔っ払いUPです。
用意するもの。
1、精密ドライバーの+−各1本。百均で売ってます。
2、ボタン電池(このタイプはCR2016)百均で売ってます。
3、ニクロム線とか細めの電線1本。針金でもいけるかも。
4、掃除のためにオリンパスのクリーナー

裏側は4点ビス止め。
+ドライバーで外す。
意外と固いのでなめないように。
+をなめても頭に−も切ってあるから外せなくはないです。
P7084311

裏ブタを外した状態。
裏ブタをよけて、細いOリング(ゴムパッキン)、そしてショックアブソーバー?のゴム(写真の黒いやつ。)をなくさないようによけておきます。

上のほうに写ってるちっちゃいスプリング、触ると飛んでってしまうことがあるので注意しましょう。
P7084313

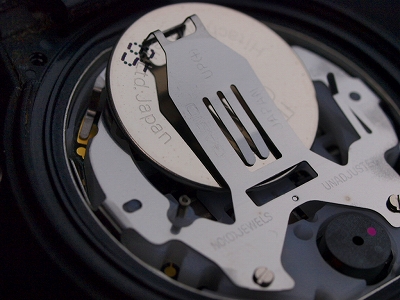

ゴムをどけるとこうなってます。
写真で−ドライバー突っ込んでるところが爪になってるので、外側(図で言うと右側)に広げて爪を外す。
P7084317

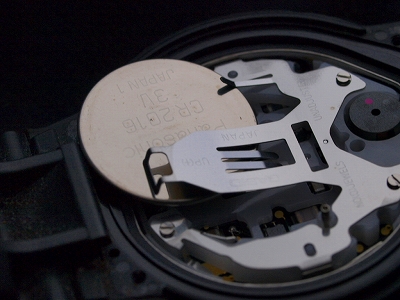

外すと電池ホルダーが下図のごとく浮きますので、ドライバー突っ込んで電池を外す。
P7084322

こんな感じ。
P7084323

百均で105円で買った電池
P7084325

元に戻す。
上が+ね。
写真にとってないけど、ホルダーの爪のちょうど反対側(電池の−側)にも、ささくれ状の爪があるので、無理やりいれずにささくれに引っかからないように横から入れてあげて。
P7084326

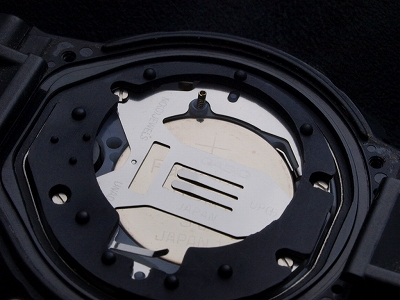

ホルダーは上から指で押せば留まります。
P7084327

これだけじゃまだ時計は動かないよ。

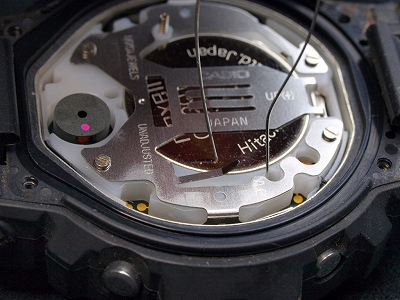

下図、右下のへこみのところにACの刻印があります。
そこんとこの穴ぼこと、電池の+をつなげてやります。
ほんの一瞬でよい。
P7084329

すると時計は動き出します。

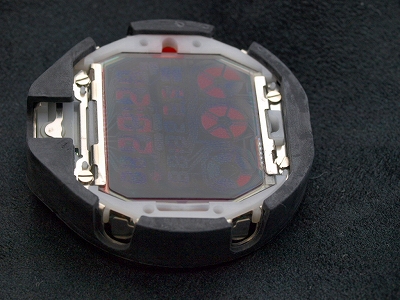

表面、やっぱり曇ってました。
クリーナーでさっとひと吹き。

ちなみに、このモジュールを半分に割ると、ELが見えます。
フィルムにイラストを印刷してはさんで、オリジナルだーとか良くやりました。
昔の話です。はい。
P7084331

んで、曇ってたのでガラス面も確認してみると。。。。
このプラスチックのフェイス板?の塗装がわいてべとべとしてました。。。
たのんまっせカシオさん。。。。。
P7084332

しゃーないので、べとべとするプラスチックを外してガラス面もクリーニング。
べとべとが取れなくてガラス面を汚したりして、何回も拭きなおしましたよ。。。
P7084333

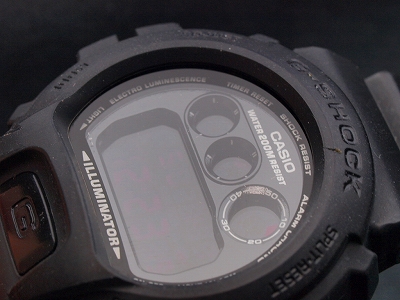

いちおう曇りは取れました。
しかし根本の原因は塗装されたプラスチックから?塗料から?ガスが出てると思われますので、いずれまた曇ってしまうんでしょうね。。。。
P7084334
組み込む前に、Oリングのはまる溝とか、Oリング自体の経たり具合とか要チェックです。
Oリングだけ売ってくれるかどうかは知りませんが、多分売ってくれないんじゃないかなぁ?Oリングが経たってたらあきらめてカシオに出すか何か考えてみてください。

あと、裏ブタを戻す際に、Oリングが定位置に収まってることを確認せねば水漏れしますよ。
腕につけるものですから、ふたの裏側とか汚いです。
サンプル写真のGも汚いですね(^^;
ちゃんと綺麗にしてから組んであげてください。

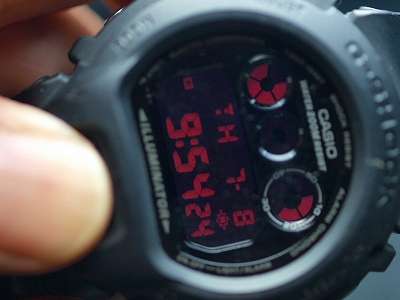

見難い反転液晶でしかも暗いラズベリー色のEL。。。。。
見辛いったらありゃしない。
電池換えたけど多分使わないな(笑)
P7084339
以上、酔っ払いおじさんがお送りしました。

それと、自分で交換すれば105円ですが、水漏れの危険性とかカシオで修理してもらえなくなる(多分?)とか、そういった自己責任についてはご了承ください。はい。
酔っ払いおじさんはいかなる責任も負いません(>_<)

Comments

    • Hiro Clover's comment
    • 2010年07月09日 00:07
    • 酔っ払いおじさん、こんばんは。(笑)
      風邪良くなったんですね。
      自分は時計は普段しないんですが、
      いつも職場の隣の質屋さんで500円で電池交換してもらってました。
    • 時計好き's comment
    • 2010年07月09日 00:33
    • Hiroさんこんばんは。
      缶ビール一本では持続しませんな(笑)
      暑い時はビールですね。あまり飲まないんですけど。
      電池、500円くらいで換えてもらえるならそれが一番です。
      私、一時期G-SHOCKばかり10個位ありましたので、経費節約のための豆知識です(^^
      カシオにだすと3千円くらい取られるんですよ。
      まぁ防水検査とかもやってくれるし、おそらくパッキンとかも換えてくれるのでしょうからそれくらいかかりますよね。
    • 北都's comment
    • 2010年07月10日 00:36
    • 時計好きさんって、時計のメンテナンスもされるんですね。
      それにしても、結構複雑な構造だったんですね。

      私はFOX FIRE DW-6620というモデルのG-SHOCKを持っていますが、
      だいぶ前にバッテリーが切れているので、その内、交換しようと
      思いました。

      PS 今日のWBSでオリンパスのサービスセンターが取り上げられていました。
    • 時計好き's comment
    • 2010年07月10日 18:18
    • 北都さんこんにちは。
      時計のメンテといっても、デジタルの電池交換程度が限界です(^^;
      先日、スピードマスターをOHに出そうかと思って、純正の裏蓋に交換しましたが、変なことしやしないかとヒヤヒヤしましたよ。
      やはり機械式時計は敷居が高いです。

      WBSのネット配信見ました。
      レンズや素子のゴミ撮りはZDでも対応してくれるんでしょうか?
      E-510の時、写りこむゴミがあったので修理に出したところ、SSWFの内側、つまり素子の上に乗ってるゴミで分解しないと掃除できないってことで良品交換となりました。
      まぁこんなのは超例外かな?

      構造的に仕方ないとはいえ、修理クイックサービスがPENのみっていうのも悲しいもんですねぇ。

      追伸;6620の電池交換チャレンジされるなら、あの小さなバネだけ飛ばさないようにor飛んでも分かるように白っぽい布を広げてやってみてください。
      DW002や6620のEL発光面は広いので、ELデザインをフィルムに印刷してよく遊びました。シンプルで好きなモデルですね〜
    • 北都's comment
    • 2010年07月11日 01:50
    • 時計好きさん、こんばんわ。

      >レンズや素子のゴミ撮りはZDでも対応してくれるんでしょうか?

      TVに写っていた男性が持ち込んでいたのが、E-3(?)で「レンズのゴミ取りをしてもらいに来た」
      的な事を言っていた気がするので、恐らく大丈夫ではないでしょう?

      >6620の電池交換チャレンジされるなら、あの小さなバネだけ飛ばさないようにor飛んでも分かるように
      >白っぽい布を広げてやってみてください。

      確かに危なそうですよね。DW-6620で検索すると、一番最初に電池交換が
      出て来るので見てみましたが、危険な感じがするのでショップに持ち込んだ方が
      無難みたいですね(汗)
    • 時計好き's comment
    • 2010年07月11日 08:24
    • ですよね、あの男性が
      .譽鵐再發離乾澆気になってやってきた。
      3〜40分でやってくれるので助かる。
      と言ってましたが果たして本当にそんな短時間で作業してくれるのか?とちょっと信じられないような思いです。
      もしかして胴鏡内に入り込んだゴミじゃなくて表面についたゴミ?とも考えましたが、そんなの自分で掃除しちゃいますよね。
      レンズばらすだけでも3〜40分では足りない気がします(^^;

      電池交換ですが、やってみると思った以上にチョロいと思うんじゃないかな?
      でもそれを人に薦めるのは怖いです(笑)
      500円くらいでやってもらえるのならその方が良いと思います。
    • KenKen's comment
    • 2013年07月18日 02:02
    • オリンパス好きさん、初めまして。

      3年も前のブログへのコメントで大変申し訳ありません。
      私はDW-002USB-2Tを所有しています。
      数年ぶりに電池を交換し使ってみようとしたところ
      こちらに書かれているように窓の内側が曇っていました。
      ガラス面をクリーニングするために文字盤?のプラスチックを外そうとしたのですが外し方が分からず困っています。

      インターネットでも調べたのですが窓の曇りに関して言及しているのはこちらのブログだけだったので、
      外し方をご教示頂ければコメント致した次第です。
    • 時計好き's comment
    • 2013年07月18日 20:17
    • KenKenさんコメントありがとうございます。
      DW-002を調べてみたのですけど昔からあるタイプですね。
      新しい状態だと、裏蓋をあけてモジュールを外すとひっくり返すだけで外れたように記憶しています。
      おそらく接着とかはされてないと思いますが、ガラスが曇ってるとのことですので、経年劣化でプラとゴムが引っ付いてるのかもしれません。
      このフェイス?ダイアル?のパーツは無塗装のプラスチックだと思いますので、割れないように注意しながら剥がしてみたらどうでしょうか?

      ガラスが曇るのはたぶんゴムとかプラスチックが劣化してガスを出すんではないでしょうか。
      外装パーツも長く使わずに放置すると溶けてべとべとになってしまいます・・・
    • KenKen's comment
    • 2013年07月19日 00:08
    • 時計好きさん、
      ご回答ありがとうございます。

      外せないのは単にへばりついてるだけですか。
      アドバイス通り慎重に剥がしてみます。

      最後にHNを間違えてすみません・・・・
    • 時計好き's comment
    • 2013年07月20日 00:55
    • KenKenさん今晩は。
      たぶん張り付いてるだけだと思います。。。
      プラの方も劣化が進んでるとパキっと割れる可能性もありますからおきをつけてください。

      ちょっとマニアックですけど、このパーツを型どりして複製。
      色を変えて遊んでました(笑)
